3×3 LED マトリックス その2


YouTube Preview Image

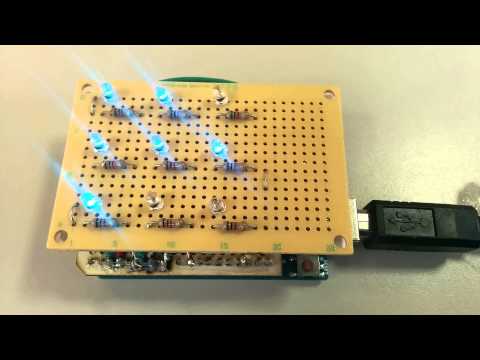

3×3 LED マトリックス基板を作って、Arduino から点滅させた。
3×3 LED マトリックス その1 の続きです。

前回は、LEDが横一列で点灯した。
今回は、LEDが一つ点灯するように、LED一つづつに抵抗をつけてみた。

シールド基板
前回と同じく、1mm合板をレーザーカッタで切ったもの を使ってみた。

今回は、厚紙を、1ピッチ間隔 1mm から、2ピッチ間隔 2mm に変更した。
20140505_led_matrix_middile_paper

回路図と実装図
20140505_led_matrix_circuit20140503_led_matrix_structure

制作
シールドの制作には2時間ほどかかった。
20140505_led_matrix_front 20140505_led_matrix_top_rear
20140505_led_matrix_middile_rear20140505_led_matrix_finish

動作確認
Arduino に スケッチ を転送して、動作させてみる。
うまくいった。
LED がランダムに点滅するように スケッチ を変更する。

資料
– 完成写真
– 回路図
– 実装図
– レーザカッタ用 ai ファイル
– Arduino スケッチ
20140505_led_matrix
